ما هو الدور الحاسم الذي تلعبه الشرائح في حركة العفن المعقدة؟

داخل قالب الحقن المعقد، يمكن لحركة شريحة واحدة أن تحدد ما إذا كان الجزء قد تم إنتاجه بشكل لا تشوبه شائبة أو تم تخريده. فكر في موصل سيارة مصبوب مع قطع جانبي. لا يمكن للقلب الرئيسي والتجويف أن يفتحا ويغلقا ببساطة لتحرير الجزء؛ سيتم محاصرة التقويض. يجب أن تتحرك آلية الانزلاق بشكل جانبي، مع سحب القلب الجانبي قبل إخراج الجزء. إذا تحركت الشريحة مبكرًا جدًا، فسيتشوه الجزء. إذا تحركت بعد فوات الأوان، فإن الجزء يتشقق. إذا ارتبط، فإن القالب تالف. هذا هو الدور الحاسم للشرائح في حركة القالب المعقدة. إنها المكونات التي تمكن من تشكيل الأشكال الهندسية التي قد تكون مستحيلة لولا ذلك: الأجزاء السفلية، والخيوط الداخلية، والثقوب الجانبية، والخطوط المعقدة. الشريحة ليست قطعة بسيطة من الفولاذ؛ إنها آلية دقيقة يجب أن تعمل بشكل موثوق لمئات الآلاف من الدورات. يحدد التصميم والمواد ودقة التصنيع للشرائح والمكونات المرتبطة بها مدى نجاح القالب.

لا يمكن المبالغة في أهمية الشرائح في حركة العفن المعقدة. إنها المكونات التي تحول قالب الفتح والإغلاق البسيط إلى نظام تصنيع متطور قادر على إنتاج أجزاء معقدة. ويجب أن تتحمل الضغوط العالية الناتجة عن عملية القولبة بالحقن، والدورة الحرارية للعملية، والتآكل الميكانيكي الناتج عن التشغيل المتكرر. يجب أن يتم توقيتها بدقة مع فتح وإغلاق القالب. ويجب تصنيعها وفقًا للتفاوتات المقاسة بالميكرونات. سوف تدرس هذه المقالة الدور الحاسم للشرائح في حركة القالب المعقدة. سنغطي الأنواع المختلفة للشرائح، ومبادئ التصميم التي تضمن التشغيل الموثوق، والمواد وعمليات التصنيع التي تحدد عمرها الافتراضي، وإجراءات مراقبة الجودة التي تضمن الدقة. وسوف نقدم أيضا مواصفات مفصلة لدينامكونات وإدخالات القالب الدقيقةمن مصنعنا في شركة مولدبرجر لصناعة القوالب المحدودة.

جدول المحتويات

• 1. ما هي شريحة القالب ولماذا هي ضرورية؟
• 2. ما هي أنواع الشرائح المختلفة المستخدمة في القوالب المعقدة؟
• 3. كيف يتم تفعيل حركة الشريحة وتوقيتها؟
• 4. ما هي المواد والعلاجات التي تضمن متانة الشريحة؟
• 5. ما هي مبادئ التصميم التي تمنع فشل الشريحة؟
• 6. ما هي المواصفات التي تحدد شرائح وإدخالات القالب عالية الجودة؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. الاستنتاج

1. ما هي شريحة القالب ولماذا هي ضرورية؟

شريحة القالب هي آلية تحرك جزءًا من تجويف القالب أو قلبه بشكل جانبي، بشكل عمودي على اتجاه الفتح والإغلاق الرئيسي للقالب. الغرض من الشريحة هو تكوين ميزات تمنع إخراج الجزء إذا تم فتح القالب ببساطة على طول المحور الرئيسي. وتعرف هذه الميزات باسم تقويض. يمكن أن يكون القطع السفلي عبارة عن ثقب جانبي أو تجويف أو خيط أو أي شكل هندسي لا يتماشى مع اتجاه فتح القالب. وبدون شريحة، سيتم محاصرة هذه الميزات، ولا يمكن إزالة الجزء دون تعرضه للتلف. تتحرك الشريحة بعيدًا قبل إخراج الجزء، مما يسمح بإزالة الجزء بشكل نظيف. يلخص الجدول أدناه أنواع الميزات التي تتطلب شرائح.

فيشركة مولدبرجر لصناعة القوالب المحدودة، مصنعنا متخصص في تصميم وتصنيع مكونات وإدخالات القالب الدقيقة، بما في ذلك الشرائح. لدينا خبرة واسعة في إنتاج الشرائح للقوالب المعقدة المستخدمة في صناعات السيارات والطبية والإلكترونيات الاستهلاكية. يعمل فريقنا الهندسي بشكل وثيق مع مصممي القوالب لضمان تحسين آلية الانزلاق لهندسة الأجزاء المحددة ومتطلبات الإنتاج.

2. ما هي أنواع الشرائح المختلفة المستخدمة في القوالب المعقدة؟

هناك عدة أنواع من الشرائح المستخدمة في القوالب المعقدة، كل منها مناسب لتطبيقات مختلفة وهندسة الأجزاء. الأنواع الأكثر شيوعًا هي شريحة دبوس الكامة، والشريحة الهيدروليكية، وشريحة دبوس الزاوية، والشريحة الميكانيكية. شريحة دبوس الكامة هي النوع الأكثر شيوعًا. ويستخدم دبوس الكامة المثبت في قاعدة القالب لتنشيط الشريحة عند فتح القالب. يقوم دبوس الكامة بدفع الشريحة بشكل جانبي حيث يتم فصل ألواح القالب. تستخدم الشريحة الهيدروليكية أسطوانة هيدروليكية لتحريك الشريحة بشكل مستقل عن فتحة القالب. وهذا يسمح بتوقيت أكثر تعقيدًا وقوة أكبر. تستخدم شريحة الدبوس الزاوية دبوسًا بزاوية لتحريك الشريحة أثناء فتح القالب، على غرار شريحة دبوس الكامة ولكن بهندسة مختلفة. تستخدم الشريحة الميكانيكية رابطًا أو آلية الجريدة المسننة والترس لتحريك الشريحة. يقارن الجدول أدناه أنواع الشرائح هذه.

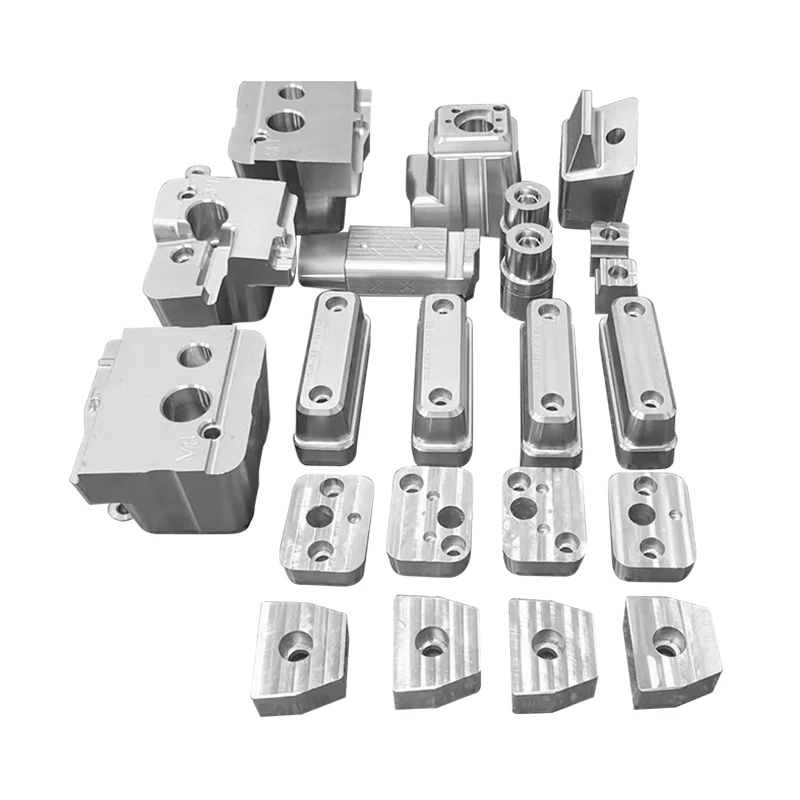

في مصنعنا، نقوم بتصنيع جميع أنواع الشرائح والمكونات المرتبطة بها، بما في ذلك كتل الشرائح، وقضبان الشرائح، ودبابيس الكامة، وألواح التآكل. نحن نستخدم مواد عالية الجودة وتصنيعًا دقيقًا لضمان عمل شرائحنا بسلاسة وموثوقية. يمكن لفريقنا الهندسي أن يوصي بنوع الشريحة المناسب لتطبيقك المحدد.

3. كيف يتم تفعيل حركة الشريحة وتوقيتها؟

يشتغل وتوقيت حركة الشريحة أمر بالغ الأهمية لنجاح قالب معقد. يجب أن تتحرك الشريحة في الوقت الصحيح في دورة القالب: بعد أن يبرد الجزء بدرجة كافية لمقاومة التشوه، ولكن قبل إخراج الجزء. إذا تحركت الشريحة مبكرًا جدًا، فقد يتم تشويه الجزء أو تلفه. إذا تحركت بعد فوات الأوان، فقد يتشقق الجزء أو قد تتلف الشريحة. يتم التحكم في التوقيت من خلال هندسة دبوس الكامة أو برمجة النظام الهيدروليكي. بالنسبة لشريحة دبوس الكامة، يحدد طول وزاوية دبوس الكامة متى تبدأ الشريحة في التحرك ومدى انتقالها. عادةً ما يتم تثبيت دبوس الكامة في النصف الثابت من القالب، ويقوم بتعشيق الشريحة عند فتح القالب. تتحرك الشريحة بشكل جانبي بينما يدفعها دبوس الكامة. يلخص الجدول أدناه اعتبارات التوقيت لحركة الشريحة.

في شركة Mouldburger Mould Industry Co., Ltd.، يستخدم مصنعنا برامج CAD ومحاكاة متقدمة لتصميم والتحقق من توقيت حركة الشرائح. يمكننا محاكاة دورة القالب بأكملها للتأكد من أن الشريحة تتحرك في الوقت الصحيح وعدم وجود أي تداخل مع مكونات القالب الأخرى. يضمن التصنيع الدقيق لدينا أن يتم تصنيع دبابيس الكامة والكتل المنزلقة بالأبعاد الدقيقة المطلوبة للتوقيت المناسب.

4. ما هي المواد والعلاجات التي تضمن متانة الشريحة؟

تعتمد متانة الشريحة على المواد والعلاجات المستخدمة في بنائها. يجب أن تتحمل الشريحة الضغوط العالية الناتجة عن القولبة بالحقن، والاحتكاك الناتج عن الحركة المتكررة، وتآكل مادة البلاستيك الكاشطة. المواد الأكثر شيوعًا للشرائح ومكوناتها هي فولاذ الأدوات المتصلب، مثل P20 وH13 وS7. توفر هذه الفولاذ مزيجًا من القوة العالية والمتانة ومقاومة التآكل. غالبًا ما يتم طلاء الأسطح المنزلقة أو معالجتها لتقليل الاحتكاك وإطالة العمر. تشمل المعالجات الشائعة النيترة والطلاء بالكروم وتطبيق طبقات مقاومة للتآكل مثل نيتريد التيتانيوم (TiN) أو الكربون الشبيه بالماس (DLC). يلخص الجدول أدناه المواد والعلاجات المستخدمة في شرائحنا.

في مصنعنا، نستخدم فقط المواد والعلاجات عالية الجودة لمكونات القالب الدقيق وإدخالاته. لدينا المعدات والخبرة اللازمة لتنفيذ تطبيقات النيترة والطلاء بالكروم والطلاء داخل الشركة. نحن نقدم أيضًا مجموعة من ألواح التآكل القياسية والمخصصة والبطانات التوجيهية لتناسب تصميمات الشرائح المختلفة. هدفنا هو توفير الشرائح التي تعمل بشكل موثوق طوال عمر القالب.

5. ما هي مبادئ التصميم التي تمنع فشل الشريحة؟

يجب أن يأخذ تصميم آلية الشريحة في الاعتبار القوى والحركة والبيئة الخاصة بعملية قولبة الحقن. تعتبر العديد من مبادئ التصميم حاسمة لمنع فشل الشريحة. الأول هو التوجيه الكافي. يجب توجيه الشريحة على طول مسارها بدقة. يتم تحقيق ذلك عادةً باستخدام قضبان التوجيه وألواح التآكل. يجب أن تكون قضبان التوجيه صلبة بدرجة كافية لمقاومة القوى الجانبية المؤثرة على الشريحة، ويجب أن توفر ألواح التآكل سطحًا منخفض الاحتكاك. المبدأ الثاني هو المحاذاة الصحيحة. يجب أن تتم محاذاة الشريحة مع تجويف القالب واللب. يمكن أن يؤدي عدم المحاذاة إلى ربط الجزء وتآكله وتلفه. المبدأ الثالث هو التحميل المسبق الكافي. يجب أن يتم تحميل الشريحة مسبقًا على قضبان التوجيه لمنع اللعب. وهذا يضمن أن الشريحة تتحرك بسلاسة ودقة. المبدأ الرابع هو الحماية من التلوث. يجب حماية آلية الشريحة من الوميض البلاستيكي والغبار والحطام. يتم تحقيق ذلك عادةً باستخدام الأختام أو الأغطية. ويلخص الجدول أدناه مبادئ التصميم هذه.

في شركة Mouldburger Mould Industry Co., Ltd.، يتبع مصنعنا مبادئ التصميم هذه في تصنيع الشرائح والإدخالات الخاصة بنا. نحن نستخدم الآلات الدقيقة لضمان توافق جميع المكونات معًا بشكل صحيح. نحن نستخدم ألواح تآكل عالية الجودة وقضبان توجيه لتوفير حركة سلسة ودقيقة. ونقوم بدمج الأختام والأغطية لحماية الآلية من التلوث. هدفنا هو توفير الشرائح التي تعمل بشكل موثوق طوال عمر القالب.

6. ما هي المواصفات التي تحدد شرائح وإدخالات القالب عالية الجودة؟

تشمل المواصفات الرئيسية لشرائح القالب وإدخالاته المادة والصلابة وتحمل الأبعاد والتشطيب السطحي والطلاء. يقدم الجدول أدناه ملخصًا للمواصفات النموذجية لمكونات وإدراج القوالب الدقيقة لدينا.

في مصنعنا، نقوم بتصنيع مكونات وإدخالات القالب الدقيقة لتلبية هذه المواصفات والمزيد. يمكننا تخصيص المواد والصلابة والطلاء لتناسب متطلباتك الخاصة. يتضمن نظام مراقبة الجودة الخاص بنا فحص الأبعاد واختبار الصلابة وقياس تشطيب السطح للتأكد من أن كل مكون يلبي معاييرنا العالية.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما الفرق بين الشريحة والرافعة في القالب؟

الإجابة: تتحرك الشريحة بشكل أفقي، بشكل عمودي على اتجاه فتح القالب، لتكوين قطع سفلية على جانب الجزء. يتحرك الرافع بزاوية، عادةً ليشكل قطعًا سفلية في الجزء الداخلي من الجزء أو للمساعدة في القذف. كلاهما آليات لتشكيل السمات التي لا يمكن تشكيلها بسحب مستقيم بسيط، لكنهما يعملان في اتجاهات مختلفة ويستخدمان في أشكال هندسية مختلفة.

السؤال 2: كيف يمكنني تحديد الحد المطلوب للشريحة؟

الإجابة: يتم تحديد الحد المطلوب للشريحة من خلال عمق القطع السفلي بالإضافة إلى هامش الأمان. يجب أن تتراجع الشريحة بدرجة كافية لمسح الجزء السفلي بالكامل قبل إخراج الجزء. كقاعدة عامة، يجب أن يكون الحد أكبر بمقدار 5-10 مم على الأقل من عمق القطع السفلي. تعتمد السكتة الدماغية الدقيقة على هندسة الجزء وتصميم القالب. يمكن لفريقنا الهندسي مساعدتك في حساب الحد المطلوب لتطبيقك المحدد.

السؤال 3: ما الذي يسبب إمساك الشريحة أو ربطها؟

الإجابة: يمكن أن تتعطل الشريحة أو تلتصق لعدة أسباب: عدم كفاية التشحيم، أو التلوث الناتج عن الوميض البلاستيكي أو الحطام، أو محاذاة الشريحة أو قضبان التوجيه بشكل غير صحيح، أو التحميل المسبق غير الكافي، أو تآكل قضبان التوجيه وألواح التآكل. يمكن للصيانة المنتظمة، بما في ذلك التنظيف والتشحيم، أن تمنع معظم مشكلات الضبط. إذا ارتبطت الشريحة، فيجب تفكيكها وفحصها وإصلاحها قبل استخدامها مرة أخرى.

السؤال 4: كم مرة يجب صيانة شرائح القالب؟

الإجابة: يجب فحص شرائح القالب وصيانتها على فترات منتظمة، اعتمادًا على حجم الإنتاج والمواد التي يتم تشكيلها. كمبدأ توجيهي عام، ينبغي فحص الشرائح بعد كل 10000-50000 دورة. يجب أن يشمل الفحص التحقق من التآكل والتحقق من المحاذاة وتشحيم الأسطح المنزلقة. يمكن للصيانة الوقائية إطالة عمر الشريحة ومنع التوقف غير المتوقع.

السؤال 5: هل يمكن تعديل الشرائح إلى قالب موجود؟

الإجابة: في بعض الحالات، يمكن تعديل الشرائح إلى قالب موجود، ولكن هذه عملية معقدة تتطلب هندسة دقيقة. يجب أن يحتوي القالب على مساحة كافية لآلية الانزلاق، ويجب تعديل قاعدة القالب لتلائم مسامير الكامة أو الأسطوانات الهيدروليكية. غالبًا ما يكون التعديل التحديثي أكثر تكلفة ويستغرق وقتًا طويلاً من تصميم الشريحة في القالب من البداية. يمكن لفريقنا الهندسي تقييم القالب الخاص بك وتقديم المشورة بشأن ما إذا كان التعديل التحديثي ممكنًا أم لا.

8. الاستنتاج

تلعب الشرائح دورًا حاسمًا في حركة القالب المعقدة من خلال تمكين إنتاج الأجزاء ذات الفتحات السفلية والثقوب الجانبية والخيوط وغيرها من الميزات التي لا يمكن تشكيلها باستخدام قالب فتح وإغلاق بسيط. إنها آليات دقيقة يجب تصميمها وتصنيعها وصيانتها وفقًا لأعلى المعايير. تحدد المواد والعلاجات ومبادئ التصميم المستخدمة في بنائها مدى موثوقيتها وعمرها. في شركة Mouldburger Mould Industry Co., Ltd.، يتخصص مصنعنا في تصنيع مكونات وإدخالات القوالب الدقيقة، بما في ذلك الشرائح وكتل الشرائح ودبابيس الكامة وألواح التآكل. لدينا الخبرة والمعدات اللازمة لإنتاج مكونات عالية الجودة تلبي المتطلبات الأكثر تطلبًا. يعمل فريقنا الهندسي بشكل وثيق مع عملائنا لضمان تحسين كل مكون لتطبيقاتهم المحددة.

سواء كنت تصمم قالبًا جديدًا أو تحافظ على قالب موجود، فإننا ندعوك للاتصال بنا لمناقشة متطلباتك. يمكننا تقديم العينات والبيانات الفنية والمساعدة في التصميم. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا به لصانعي القوالب والقوالب حول العالم.

اتصل بشركة Mouldburger Mould Industry Co., Ltd. اليوملمناقشة متطلبات مكونات وإدخالات القالب الدقيقة واكتشاف كيف يمكن لشرائحنا تحسين أداء وموثوقية قوالبك المعقدة.
