لماذا تحدد قواعد القالب والأجزاء القياسية عمر القالب؟

غالبًا ما يتم الحكم على عمر القالب من خلال مادة التجويف ودقة التصنيع. ولكن ما يحدد حقًا ما إذا كان القالب يمكنه الوصول إلى عمره التصميمي بشكل موثوق ويمكن التنبؤ به هو الجزء الذي لا ينتبه إليه أحد -قاعدة القالب والأجزاء القياسية.

قاعدة القالب هي الهيكل العظمي. الأجزاء القياسية هي المفاصل. إذا كان الهيكل العظمي منحرفًا والمفاصل مفككة، فحتى أفضل التجويف لن يدوم.

قاعدة القالب: الأساس لكل شيء

قاعدة القالب هي الناقل للقالب بأكمله. فهو يدمج جميع المكونات الوظيفية - التجويف، والقلب، ونظام الطرد، ونظام التبريد، ونظام البوابات - في إطار دقيق، مما يضمن عودتها إلى نفس الموضع تمامًا مع كل دورة فتح وإغلاق.

المكونات الأساسية لقاعدة القالب القياسية

يتم تكديس هذه الألواح، وقفلها بمسامير، وتعتمد على مسامير التوجيه والبطانات لضمان تكرار الموضع في كل دورة.

متطلبات الأداء الأساسية اثنين لقاعدة القالب

تصلب يأتي أولا. يمكن أن يصل ضغط الحقن إلى مئات الكيلوجرامات لكل سنتيمتر مربع. إذا كانت قاعدة القالب تفتقر إلى الصلابة، فإنها سوف تتشوه تحت الضغط العالي - ينفتح خط الفصل، ويظهر الوميض؛ التحولات الأساسية، يصبح سمك الجدار غير متساو؛ يتم ربط دبابيس القاذف، ويجب تفكيك القالب بأكمله.

الدقة تأتي في المرتبة الثانية إن الخلوص المناسب بين مسامير التوجيه والبطانات، بالإضافة إلى استواء كل لوحة وتربيعها، يحدد بشكل مباشر ما إذا كان القالب يفتح ويغلق بسلاسة وما إذا كانت أبعاد المنتج ستظل ثابتة.

 الأجزاء القياسية: المكونات الأرخص التي تفشل في أغلب الأحيان

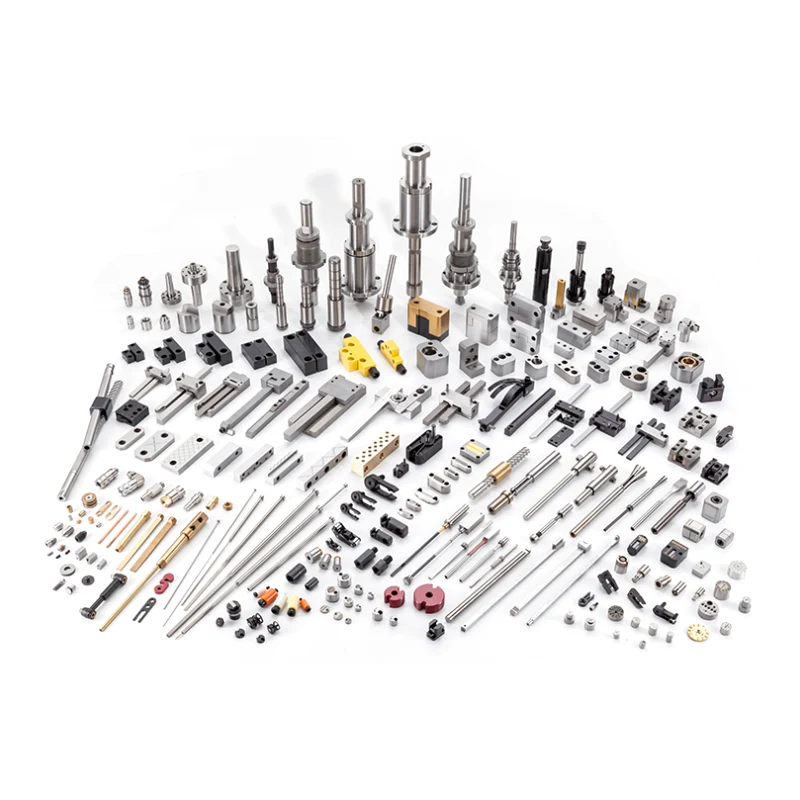

الأجزاء القياسية هي جميع المكونات غير المجوفة وغير الأساسية القابلة للتبديل في القالب. دبابيس التوجيه، والبطانات، ودبابيس القاذف، والينابيع، والأختام، وحلقات تحديد الموقع، وكتل القفل - كلها مهمة.

تبدو عادية، ورخيصة الثمن، ولكن أكثر من نصف حالات فشل العفن تعود إلى هذه المكونات.

1. دبابيس التوجيه والبطانات

يضمن نظام التوجيه محاذاة دقيقة للنصفين المتحرك والثابت مع كل إغلاق. تبدأ معظم حالات فشل القوالب بفقدان دقة التوجيه.

المواد: الفولاذ المحمل SUJ2 أو فولاذ الأدوات SKD11، مع تصلب الحث عالي التردد إلى HRC 58-62، يليه طحن دقيق حتى تشطيب السطح Ra 0.2-0.4.

الخلوص المناسب: عادة 0.02-0.05 مم، حسب حجم القالب. كبير جدًا، وعدم محاذاة النواة والتجويف. صغير جدًا، وتزداد مقاومة الفتح والإغلاق، مما يسبب الشعور بالغضب.

أوضاع الفشل:

• قشور على المسامير ← ناتجة عن عدم كفاية التشحيم أو التحميل غير المتساوي

• البطانات البالية → نهاية عمر الخدمة؛ استبدالها

• دبابيس منحنية → ناتجة عن طرد غير متوازن أو قوة تثبيت غير محاذاة من آلة الحقن

2. دبابيس القاذف والأكمام وقضبان الدفع

يرى نظام القذف أعلى تردد للدورة والتحميل الأكثر تعقيدًا لأي جزء من القالب.

دبابيس القاذف: مصنوعة من الفولاذ عالي السرعة SKH51 أو فولاذ أدوات العمل الساخن SKD61، مع أطراف صلبة. يجب أن يكون الخلوص المناسب مع فتحة التوجيه 0.015-0.025 مم. ضيق للغاية، ويربط الدبوس. فضفاض جدًا، ويظهر الفلاش عند نقطة الإخراج.

هناك سببان رئيسيان لكسر دبوس القاذف: قوة القذف بعيدة عن مركز مقاومة التشكيل، أو يتأثر الدبوس أثناء العودة.

النوابض: مسؤولة عن إعادة لوحة القاذف. القضية الأكثر إغفالًا هي إرهاق الربيع. وبعد عشرات الآلاف من الضغطات، يقل الارتفاع الحر. تفشل لوحة القاذف في العودة بشكل كامل، وتضرب دبابيس القاذف النصف الثابت أثناء الإغلاق التالي.

طريقة الفحص: افحص الارتفاع الحر للزنبرك كل 100000 دورة. استبدله إذا انخفض إلى أقل من 90% من الارتفاع الأصلي.

3. الأختام والحواجز

يعد تسرب المياه في نظام التبريد من أكثر الأعطال المفاجئة شيوعًا في أرضية المتجر.

الأختام (الحلقات الدائرية): مصنوعة من مطاط السيليكون عالي الحرارة أو المطاط الفلوري، مع حدود درجة حرارة عليا تبلغ 200 درجة مئوية و260 درجة مئوية على التوالي. يحدث الفشل بسبب ارتفاع درجة الحرارة أو التصلب أو الضغط. استبدل كل 500000 دورة أو سنويًا، أيهما يأتي أولاً.

الحواجز: إعادة توجيه اتجاه تدفق المياه للتبريد الموضعي. الفشل الأكثر شيوعًا هو انسداد المقياس - وهو شديد بشكل خاص في المناطق التي تعاني من الماء العسر. استخدم الماء المخفف أو أضف إضافات مضادة للتآكل ومضادة للتكلس.

4. تحديد موقع الحلقات وكتل القفل

تحديد موقع الحلقات: مثبتة على لوحة التثبيت العلوية، مع التركيز على فوهة آلة الحقن. يؤدي التحديد غير الصحيح إلى حدوث انحراف بين الفوهة وجلبة الذبابة - وفي أفضل الأحوال، تسرب المواد؛ وفي أسوأ الأحوال، يتلف كل من جلبة الذباب والفوهة.

كتل القفل: تستخدم لقفل الشريحة (الجانبية). عند التآكل، تكون قوة القفل غير كافية، وتتحرك الشريحة للخلف تحت ضغط الحقن، مما يسبب وميضًا على جانب المنتج. افحص أسطح القفل بانتظام للتأكد من عدم وجود فجوات أو تآكل. لا تنتظر ظهور الفلاش قبل استكشاف الأخطاء وإصلاحها.

لماذا تفشل الأجزاء القياسية في أغلب الأحيان

الأجزاء القياسية هي المكونات الأكثر سهولة في القياس والأرخص والأقل وضوحًا في القالب.

ولأنها رخيصة الثمن وغير ملحوظة، فهي الأكثر إهمالًا في أغلب الأحيان:

• تجف دبابيس التوجيه - لا أحد يتحقق

• يتم استخدام الينابيع حتى تنقطع

• تتسرب الحلقات الدائرية، ويقوم شخص ما بلف الشريط حولها ويستمر في الجري

• دبابيس القاذف منحنية قليلاً، لكنها "لا تزال تعمل"

النتيجة التراكمية لكل هذه القرارات "ما زالت تعمل": انكسار زنبرك بقيمة بضعة دولارات، وانحشار لوحة القاذف، وسحب القالب بالكامل من الآلة لإصلاحه، وفقدان ساعات من القدرة الإنتاجية، وتراكم تكاليف الصيانة بآلاف الدولارات.

مبادئ الاختيار

اختيار قاعدة القالب

اختيار الأجزاء القياسية

الصيانة: لا يوجد تعقيد فني، فقط الانضباط في التنفيذ

قاعدة القالب وصيانة الأجزاء القياسية ليست معقدة. ما يتطلبه الأمر هو التردد والانضباط.

مرجع سريع لتشخيص الأخطاء

القاعدة القالب والأجزاء القياسيةلا تحدد مدى جمال مظهر المنتج، فهذه هي مهمة التجويف. إنها تحدد شيئًا واحدًا فقط: ما إذا كان القالب يمكنه إنتاج أجزاء بشكل موثوق ومتسق طوال العمر المقصود.

لا يمكن للهيكل العظمي المنحرف أن ينقل الطاقة، مهما كانت قوة العضلات. لا يستطيع المفصل المتصلب التحرك مهما كانت قدرة الطرف.

عند اختيار قاعدة القالب، قم بإعطاء الأولوية للصلابة على الخفة، والدقة على السعر. عند شراء قطع الغيار القياسية، ليس من الضروري أن تكون العلامة التجارية هي الأغلى، ولكن يجب أن تكون المواصفات صحيحة. في الصيانة اليومية، استبدل النوابض في الموعد المحدد، وقم بتشحيم دبابيس التوجيه بانتظام، وقم بتغيير الأختام عندما تصل إلى نهاية عمرها الافتراضي. لا تتطلب هذه المهام أي مهارة فنية، بل تحتاج فقط إلى قائمة مرجعية والانضباط اللازم لمتابعتها.
